产品简介：

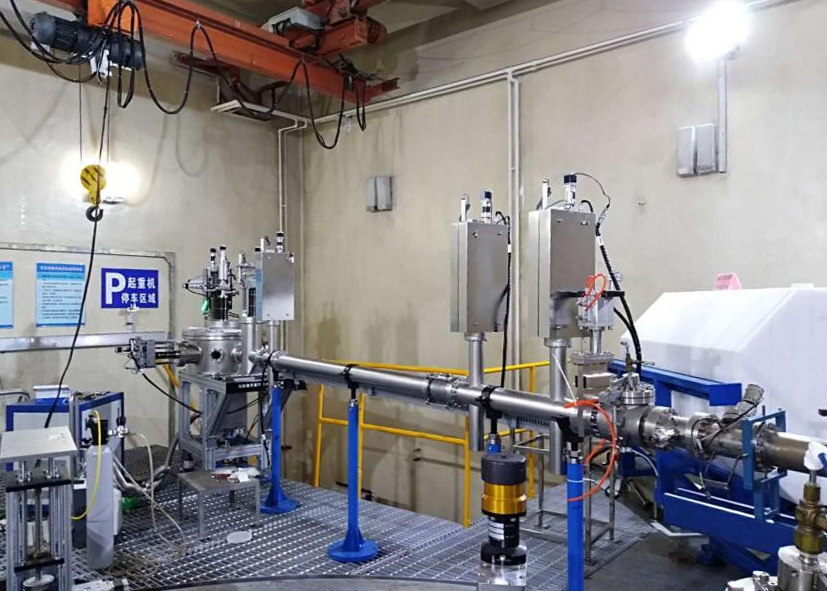

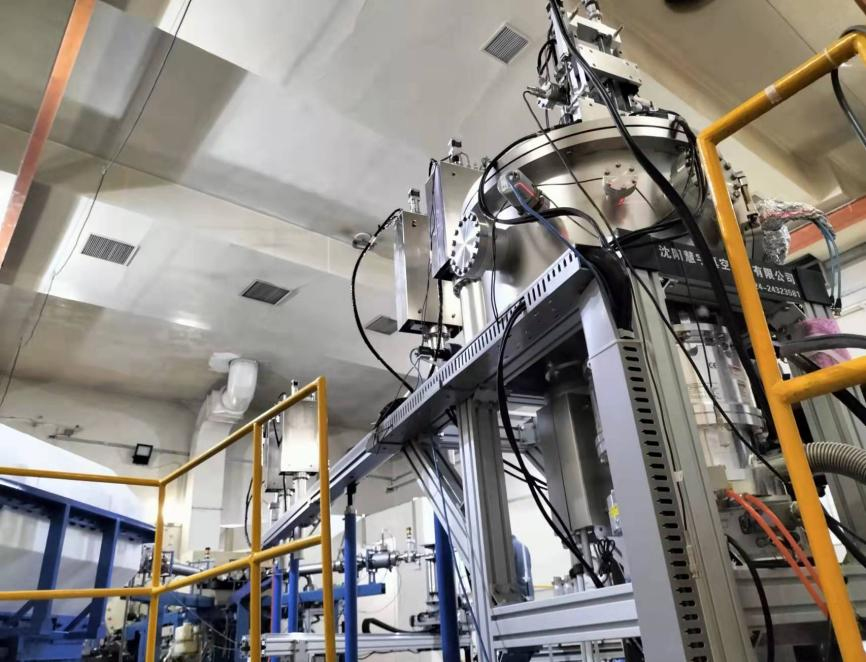

质子参考辐射场及质子注量绝对测量装置由以下几部分组成：

一、束流调制系统。

为了获得更加均匀且稀薄的入射质子流，使用多级扩散的方式对于质子源束流进行调制。沿着束流线布置三个束流扩散调制器对束流进行分级调制。

二、束流检测系统。

经过调制后的质子流，在进入实验靶室之前首先进行初步检测，完成流强和束流和束斑轮廓的检测。 进入实验腔的束流使用扫描探测器检测辐照面的束流均匀性，合格后开始辐照实验，在实验过程中，使用在线的流强探测器，对于流强的稳定性进行监控，保证整个实验过程中对束流的稳定性的监视，以获得可靠的实验数据。

三、真空系统。

高真空的实验环境对于保证束流的均匀分布和降低本地噪声都有着极其重要的作用。本装置采用泵组获得所需要的真空度，并配置全量程真空规对系统真空度进行检测。

在装置入口处布置阀门用于将靶室系统与束流线真空进行区隔，避免在切换后相互影响，并且阀门与系统真空规进行连锁，当系统内真空度发生剧烈变化的时候，阀门自动关闭，避免对上游真空环境的影响和对上游设备产生破坏作用。

四、支撑系统。

支撑系统采用稳定性、易安装性和不占用过多额外空间的设计。

五、运动控制系统。

运动控制系统由一个整体机柜构成，用于质子靶室所有电气设备的供电和运动控制。控制机柜与上位机通过网线进行通讯，由自主开发的控制软件完成系统设备的控制功能。
