产品简介：

本装置用于引进的超导直线加速器，属于其中的束流测量系统，功能是给出脉冲束流的相位信号，并对脉冲束团的时间特性进行测量。束流测量系统包含本装置共2套。

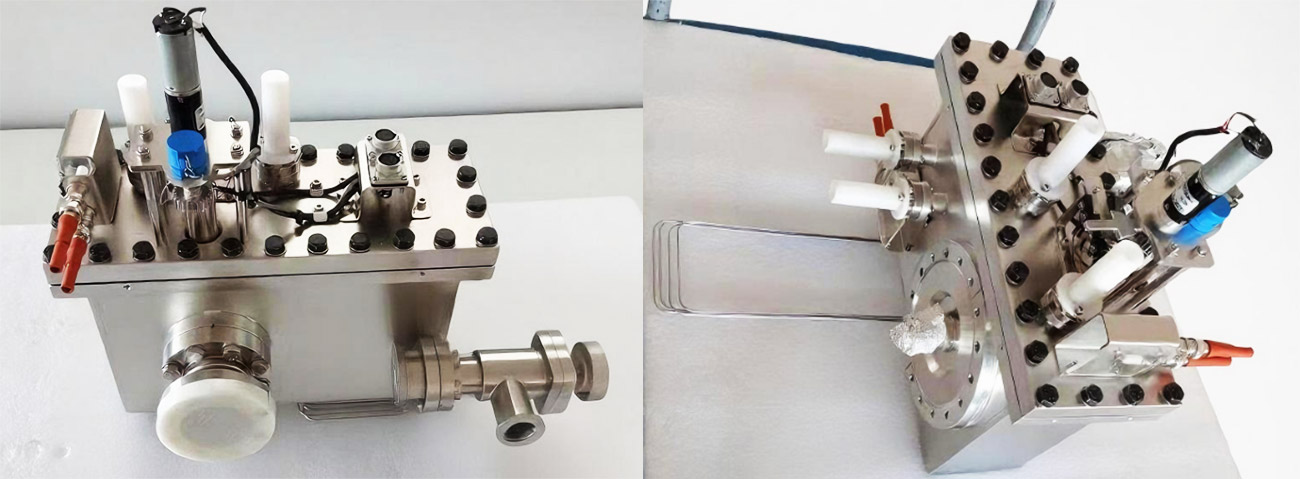

微通道板装置主要由真空室、极丝、极桶和微通道板构成。极丝、极桶和微通道板位于真空室内，真空室内需保持好于10^-5Pa真空度，以保证微通道板不发生击穿而受损。

极丝上加有2000伏负高压,极桶接地为零电位,极丝和极桶建立了一个指向极丝的中心漂移电场。束流通过真空室上的孔道进入，入射到极丝上，导致电离发射电子，电子在漂移电场作用下向极桶漂移。一部分电子通过极桶上的缝隙入射到微通道板，微通道板将电子信号放大并输出，形成可以探测的电信号。 由于束流团的时间宽度为200ps，所以微通道板的上升时间应小于100ps。微通道板输出信号使用实时示波器（DSO或MSO）进行观察，示波器的带宽应至少为8G，或者使用采样示波器（DCA）观察。
