项目概述：

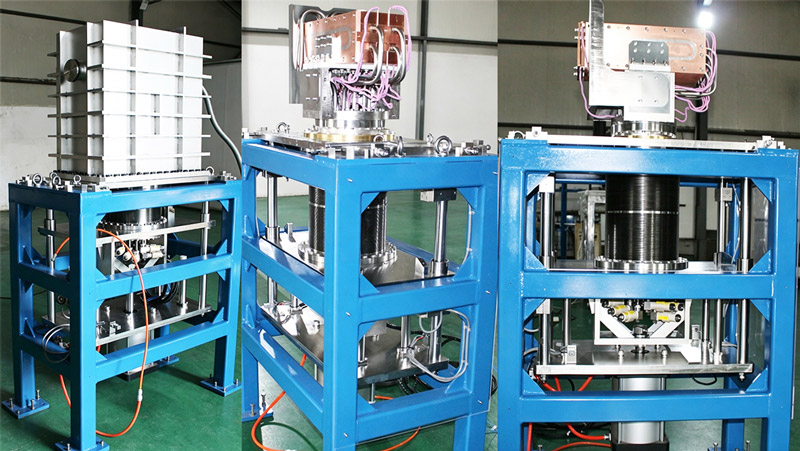

回旋加速器研究设计中心需要引出能量100MeV，流强1mA的束流。在加速器调试过程中，1mA的束流将全部损失在终端的束流调试靶上，这就需要束流调试靶能够承受100KW功率的束流轰击。由于束流调试靶处于束流管道中端位置，在调试靶后端还有其它设备，因此调试靶必须设计为活动式结构：束流调试状态时，调试靶阻挡束流；正常供束状态时，调试靶移动位置，令束流正常通过。束流调试靶整体如图所示，调试靶头设计成可以上下可移动结构，其运动行程保证调试靶在非工作状态时不影响正常提供束流。

100KW束流调试靶靶头为铜靶头，主体结构由四部分组合而成，每部分均独立水冷，且这四部分均能进行温度监控。靶头整体和支撑件之间进行特殊处理，可保证调试靶能够测量接受束流流强。靶头前端加有500V高压，避免束流反射，减小测量数据误差。100KW束流调试靶的水冷、热测、高压、流强信号测量线均从设备中心引出。位置反馈传感器采用触发式传感器。

由于调试靶运行过程中及停止运行后均会产生较大辐射剂量，会对电子元器件、真空密封件及水冷管产生损害，因此所有密封结构均为特殊处理的真空密封结构。
