真空磁力转轴
产品展示 / 真空器件

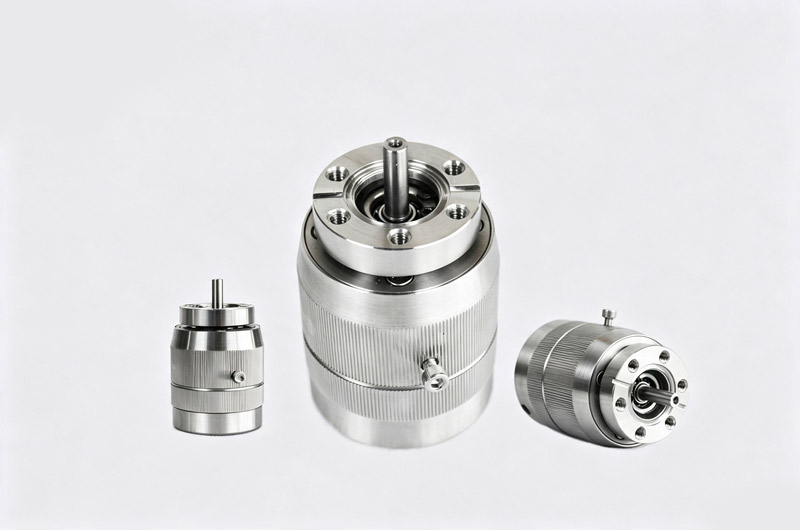

ZC-1型真空磁力转轴
| CF | 16 | 25 | 35 |
|---|---|---|---|
| 直径 | ø43 | ø49 | |
| L1 | 93 | 115 | |
| L2 | 116 | 140/164 | |
| L | 自定 | 自定 | |
| 转矩(kg·cm) | 1.8-2.5 | 3-12 | 3.5-18 |
| 转速 | 手动 | 手动/电动 | |
| ø1 | 6 | 5-8 |
主要用途：
用于各种分析仪器、真空系统、物理、化学等实验装置中，可从外部控制真空室内部有关零部件的转动。
技术指标：
- 转角：360° 滞后角：1°-2°
- 漏率：<10-8Pa·L/S
- 耐烘烤温度：120°C

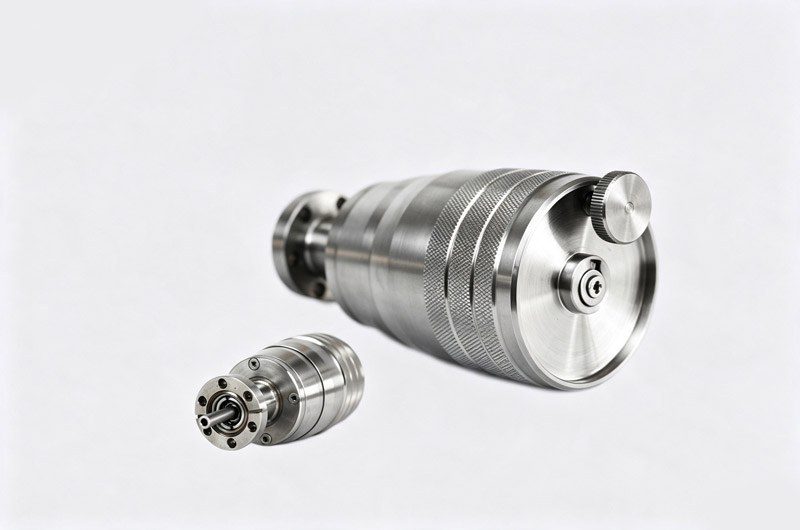

ZC-2型直接转轴
| 型号 Type | Dg16 | Dg25 | Dg35 |
|---|---|---|---|
| 安装法兰Flange | CF16 | CF25 | CF35 |
| B | ø46 | ø54 | ø70 |
| L1 | 124 | 173 | 125 |
| L2 | 95 | 95 | 95 |
| 重量(kg) Weight | 0.5 | 1.3 | 1.4 |
| ø | 6 | 6 | 8 |
技术指标：
- 转角：任意
- 漏率：<10-8Pa·L/S
- 耐烘烤温度：250°C

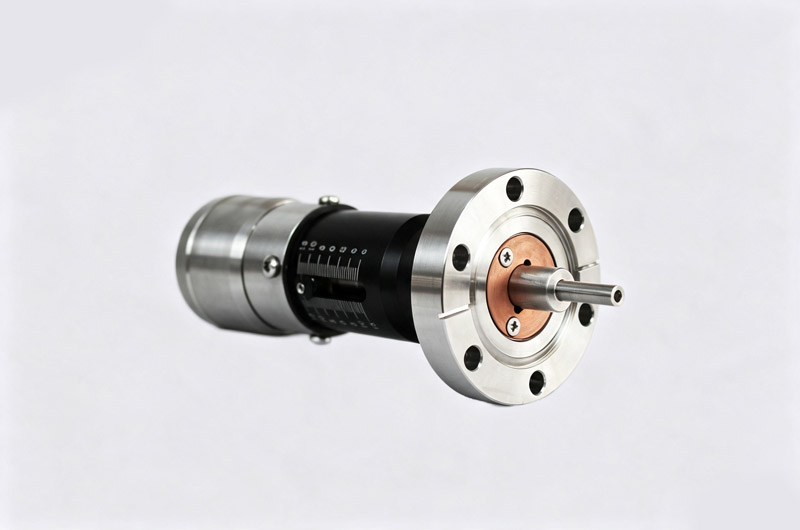

ZC-3型直接转轴（长轴）
技术指标：
- 扭矩：2kg
- 耐烘烤温度：<200°C
- 最小刻度：5°
- 无氧铜垫圈密封
