产品展示：真空器件

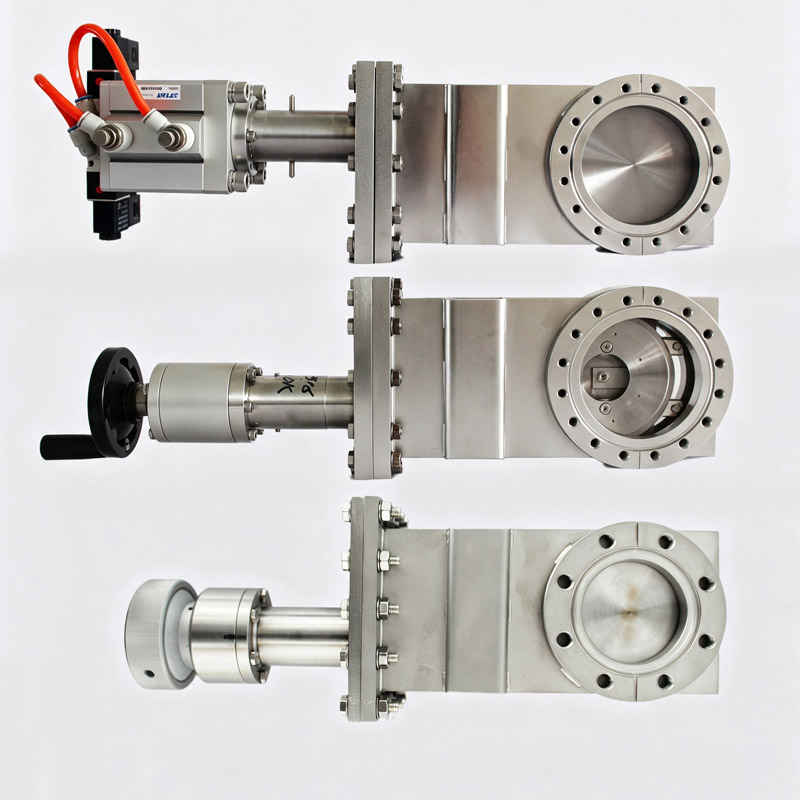

超高真空闸板阀（电动、气动、手动）
更新时间：2015-6-15
| DNmm | 35 | 63 | 100 | 150 | 200 | 250 | 300 | 400 |
|---|---|---|---|---|---|---|---|---|
| Amm | 50 | 56 | 57 | 59 | 80 | 80 | 100 | 150 |
| Bmm | 70 | 114 | 152 | 202 | 253 | 335 | 360 | 510 |
| Cmm | 58.7 | 92.2 | 130.3 | 181.1 | 231.9 | 284 | 340 | 480 |
| Dmm | 70 | 62 | 67 | 75 | 80 | 80 | 100 | 150 |
| Emm | 37 | 56 | 73.5 | 100 | 127 | 161 | 180 | 235 |
| Fmm | 135 | 202 | 245 | 315 | 435 | 560 | 590 | 866 |
| Gmm | 274 | 408 | 474 | 563 | 830 | 952 | 830 | 1527 |
| Hmm | 90 | 114 | 142 | 196 | 254 | 322 | 360 | 470 |
| Qmm | 65 | 100 | 95 | 95 | 100 | 113 | 100 | 75 |
| N-øp | 6-M6 | 8-M8 | 16-M8 | 20-M8 | 24-M8 | 32-M8 | 24-M8 | 16-M8 |
主要用途：
主要用于超高真空系统中切断或接通气流之用。
主要特点：
1、该阀由手轮、丝杠传动阀板等组成，结构紧凑，受力均匀，密封性能好、便于拆装。介质为清净的空气及非腐蚀性气体。阀门可任意方向安装，可承受一定的压力。
2、气动闸板阀可实现远程自动操纵，气源压力0.4-0.6MPa。
技术指标：
漏率：≤6.6×10-8Pa·L/S
烘烤温度：150°C 阀门开启
