产品简介：

真空靶室及质子束流测量系统根据各个设备的功能主要分为真空环境设备、束流检测调制设备、真空获得和测量设备以及电控设备四个部分。所有设备有机协调布局实现了对入射质子束流的调制、检测和辐照实验应用。

1. 真空环境设备

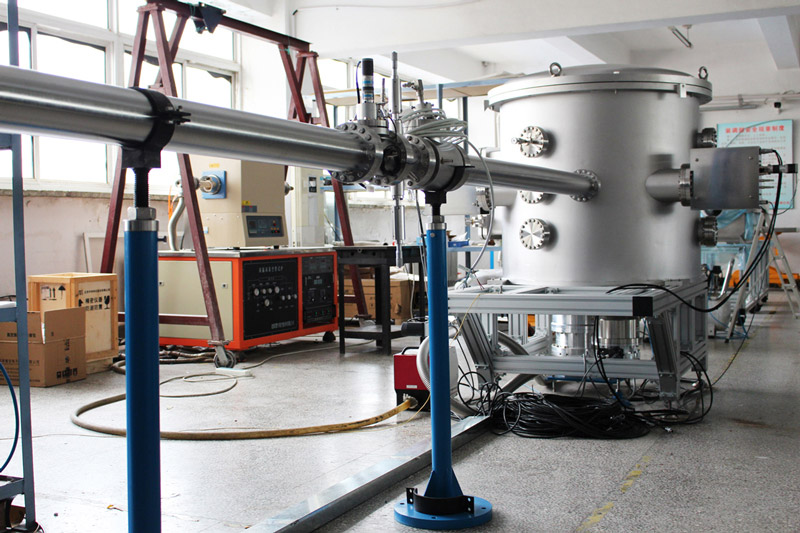

为有效地使用质子束流，减少束流到达靶片前的损失，保证其在压强足够低的真空环境中运行。束流运行的真空系统主要由一个靶室、一段真空管道、气动摆动法拉第筒安装管道、电动剖面仪安装管道、光栏组件安装管道以及其它探测器管道构成。真空系统主要接口采用特殊密封方式，满足系统对高真空密封性能的要求，同时保证在安装和维护过程中的高可靠性、高互换性和可扩展性。

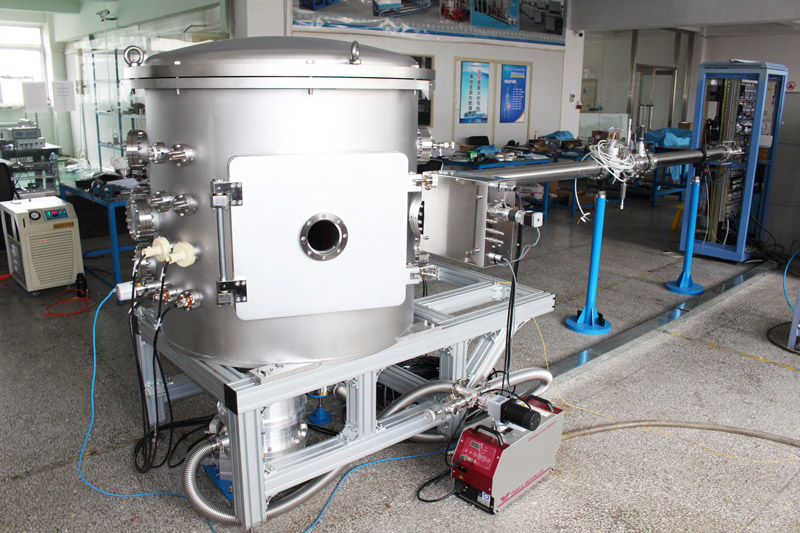

真空靶室内部尺寸Φ1000mm×910mm，靶室设计成既满足集成实验靶架在靶室内部二维移动需求，同时还能充分利用真空靶室的空间。

靶室周围安装有多种电极法兰。

真空靶室支架具有足够刚性及其轻便性同时具有多维调整功能，可以对设备进行姿态和位置调整，以方便安装和调试。

2. 束流检测调制设备

束流检测调制设备是质子靶室系统的重要工作部件，完成质子靶室的主要功能。可完成：1.扫描辐照平面的束流信息，获得截面处精准的束流分布信息；2.将被辐照样品置于已测平面处进行辐照实验。

3. 真空获得和测量设备及电控设备

配备独立的真空获得和测量系统，可保证系统获得10^-5Pa量级或好于10^-5Pa量级的静态真空度。电控设备包含真空泵机组的供电和控制，以及阀门的联锁保护，所有探测器的运动控制硬件及软件。
